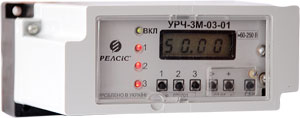

Реле УРЧ-3М является модернизированным вариантом реле УРЧ-3, имеет внутренний электромагнитный экран, устойчиво к магнитному полю промышленной частоты по МЭК-1000-4-8-93, помехозащищенность соответствует МЭК 225-22-1.
Реле УРЧ-3М предназначено для использования в противоаварийной автоматике энергосистем.
Функциональные возможности
Реле имеет в своем составе три независимых канала и предназначено для измерения частоты входного сигнала, который является общим для всех трех независимых каналов. Каждый из каналов может выполнять функцию:
• АЧР- автоматической частотной разгрузки;
• ЧАПВ- частотного автоматического повторного включения;
• ЧДА – частотной делительной автоматики;
• ДАРС – дополнительной автоматической разгрузки по скорости снижения частоты;
• АПЧ – автоматики повышения частоты.
Функция канала задается записью соответствующих уставок независимо для каждого канала.
Реле может работать в импульсном или статическом режиме удержания выходных контактов. Выдает сигнал неисправности замыканием «сухих» контактов.
Устройство контроля напряжения УКН-01, УКН-01М
Предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник.
Устройство предназначено для установки на панелях и щитах управления релейных залов, в релейных шкафах и отсеках КРУ.
Устройство УКН-01 обеспечивает реализацию следующих функций:
– измерение текущего действующего значения напряжения входного сигнала;
– выделение и измерение действующего значения составляющей частотой 150 Гц;
– индикацию действующего значения входного сигнала или его составляющей на частоте 150 Гц (по выбору);
– срабатывание с заданной выдержкой времени, при превышении входного напряжения заданной уставки;
– срабатывание с заданной выдержкой времени при понижении составляющей частоты 150 Гц входного напряжения ниже заданной уставки;
– фиксацию значения входного напряжения в момент срабатывания устройства.
УСДМ-01 — Устройство сбора дискретных данных и управле-ния с передачей данных по протоколу MODBUS RTU.
Предназначено для передачи состояния дискретных сигналов объекта автоматизации в систему мониторинга (управления) и выполнения команд системы через встроенные реле.
Параметры устройства
Количество дискретных входов (ДВ), сухой контакт: 16.
Количество выходных реле (ВР): 8.
Максимальная коммутационная способность контактов ВР: AC:250В/5А, DC:30В/5А.
Время замкнутого контакта ВР: 100 мсек.
Напряжение опроса ДВ (выходы УСДМ-01): 24 В.
Напряжение питания: 220 В (AC/DС).
Диапазон температуры окружающей среды: -30…+55 °С.
Крепление: DIN-рейка 35 мм.
Габариты: 140х90х63 мм.
Масса, не более: 350 гр.
Протокол передачи данных
Тип протокола: MODBUS RTU.
Функции для чтения состояния ДВ: 2, 3, 4.
Функция для управления ВР: 5.
Функция для записи параметров: 6.
Диапазон допустимых адресов: 1…255.
Широковещательная команда: отсутствует.
Блок шунтирования / дешунтирования БШД-01
Блок предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1, 5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных. Блок может использоваться для замены двух реле типа РП-321, РП-341, РП-361 и им подобных.
Функции устройства
Применение блока предполагает использование дискретного выхода («сухой» контакт) внешнего устройства РЗА для управления функцией шунтирования/ дешунтирования.
Блок имеет световую индикацию: – светодиод зеленого цвета «ПИТАНИЕ», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В; – светодиоды красного цвета «ДЕШУНТИРОВАНИЕ А» и «ДЕШУНТИРОВАНИЕ С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.
